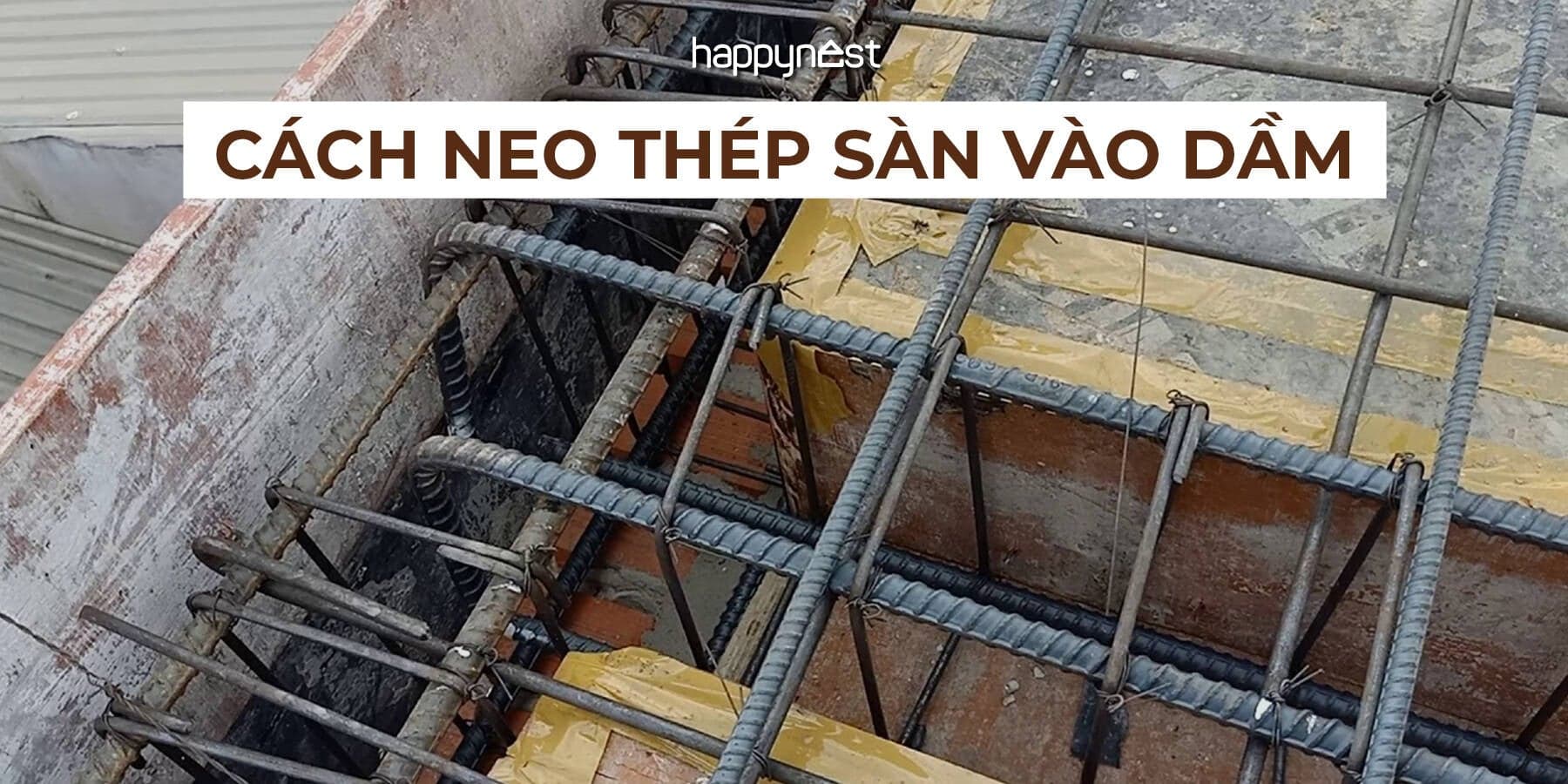

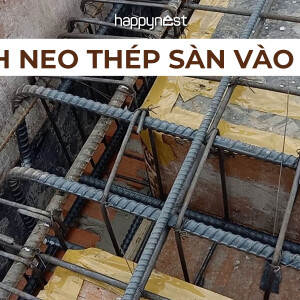

Tiêu chuẩn neo thép sàn vào dầm và lưu ý khi thi công nhà ở

Trong nhà ở bê tông cốt thép, nhiều gia chủ chỉ quan tâm đến “mác bê tông” hoặc số lượng cốt thép, mà ít để ý tới một khâu rất quan trọng: cách neo thép sàn vào dầm. Đây là phần quyết định việc dầm và sàn có bền chắc hay không, có truyền lực tốt hay dễ nứt, võng, tách lớp tại tiếp giáp.

Bài viết này của Happynest sẽ giúp bạn hiểu khái niệm neo thép sàn, ý nghĩa của chiều dài neo, các yếu tố ảnh hưởng và hướng dẫn cách bố trí, thi công neo thép sàn vào dầm đúng kỹ thuật trong nhà ở dân dụng.

Neo thép sàn vào dầm là gì?

Neo thép sàn vào dầm là cách gọi đơn giản của việc kéo dài thanh thép trong bản sàn, đưa chúng chồng lên hoặc uốn móc vào trong dầm bê tông cốt thép với một chiều dài đủ lớn, để thép và bê tông bám dính với nhau và cùng làm việc.

Trong bản sàn, thép thường được đặt theo hai phương:

• Thép lớp dưới: chịu kéo chủ yếu ở nhịp giữa.

• Thép lớp trên: tăng cường trên gối, tại vị trí kê lên dầm hoặc tường.

Khi đến mép dầm, những thanh thép này không được “cắt cụt” ngay tại mép, mà phải:

• Hoặc chạy xuyên qua dầm sang nhịp kế bên (thép liên tục).

• Hoặc uốn móc, bẻ cong, đặt chồng trong lòng dầm với một chiều dài nhất định (chiều dài neo).

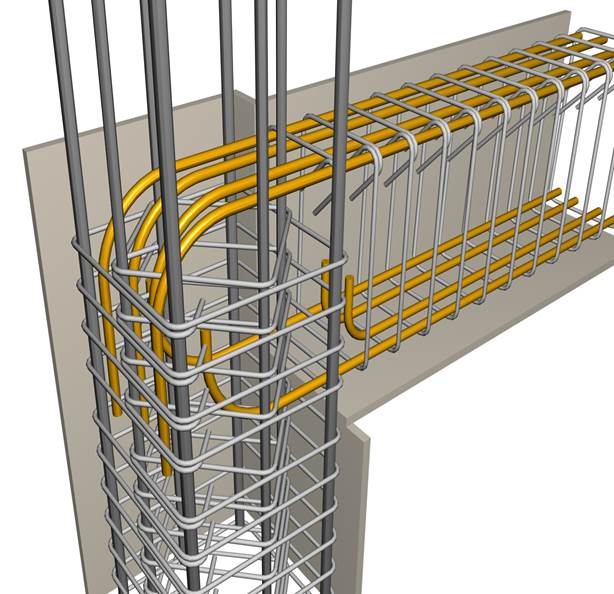

Neo thép sàn vào dầm là việc kéo dài hoặc uốn móc thép sàn vào trong dầm để tạo bám dính, giúp thép không tuột khỏi bê tông và đảm bảo sàn – dầm cùng làm việc chịu lực.

Mục đích chính của việc neo là bảo đảm thanh thép không bị tuột ra khỏi khối bê tông khi chịu lực, kể cả khi sàn bị nứt tại vùng kéo.

>>> Xem thêm: Thép sàn ban công phải bố trí thế nào để không bị nứt và võng sau vài năm?

Vai trò của việc neo thép sàn vào dầm

Việc neo thép sàn vào dầm đúng kỹ thuật giúp:

1. Tăng khả năng liên kết giữa sàn và dầm: Dầm là cấu kiện chính chịu uốn, còn sàn phân phối tải trọng lên dầm. Nếu thép sàn không neo đủ chiều dài vào dầm, liên kết giữa hai cấu kiện này sẽ yếu, dễ xảy ra nứt tại đường tiếp giáp sàn – dầm.

2. Truyền nội lực hiệu quả: Khi có tải trọng (người, tường, thiết bị…), nội lực từ sàn sẽ được truyền sang dầm thông qua hệ thống cốt thép. Chiều dài neo đủ sẽ giúp lực truyền êm, tránh hiện tượng tập trung ứng suất gây nứt cục bộ.

3. Hạn chế nứt, võng và tách lớp: Vùng tiếp giáp sàn – dầm thường là nơi dễ nứt nếu thi công không chuẩn. Neo thép đúng cách giúp:

   • Giảm nguy cơ nứt chân dầm, nứt ở mép dưới sàn.

   • Hạn chế tình trạng tách lớp bê tông, bong vỏ tại vị trí gối.

   • Giữ được độ cứng tổng thể của hệ dầm – sàn.

4. Tăng tuổi thọ và độ an toàn cho kết cấu: Neo thép chỉ là một chi tiết nhỏ trong bản vẽ, nhưng ảnh hưởng trực tiếp đến độ bền lâu dài của công trình. Thi công đúng giúp hạn chế sửa chữa, gia cường sau này – vốn rất khó và tốn kém khi nhà đã hoàn thiện.

Neo thép sàn vào dầm giúp tăng liên kết sàn–dầm, truyền nội lực hiệu quả và hạn chế nứt võng, từ đó nâng cao độ bền và an toàn kết cấu.

Chiều dài neo thép sàn vào dầm: nên dùng bao nhiêu?

Trong thiết kế, chiều dài neo (ký hiệu thường là ld) được tính toán theo tiêu chuẩn (ví dụ TCVN 5574:2018), phụ thuộc vào:

• Đường kính thanh thép d.

• Loại thép: trơn hay có gờ.

• Cường độ bê tông.

• Vị trí neo (trong vùng kéo hay nén, neo móc hay neo thẳng).

Trong thực tế thi công nhà ở dân dụng, người ta thường dùng quy ước đơn giản:

• Chiều dài neo khoảng 30d đến 45d, trong đó d là đường kính thanh thép (mm).

• Thép có gờ (thép gân) thường dùng chiều dài neo ngắn hơn so với thép trơn.

Chiều dài neo thép thường lấy khoảng 30–45d tùy đường kính và loại thép, dựa trên tiêu chuẩn và điều kiện bê tông – vị trí neo.

Bảng tham khảo chiều dài neo thường dùng

Các con số dưới đây chỉ mang tính tham khảo cho công trình nhà ở nhỏ (bê tông mác phổ biến, thép gân, neo trong vùng kéo):

Ví dụ:

• Với thép d12, nếu lấy 40d: 12 × 40 = 480 mm → thép nên được neo vào trong dầm dài khoảng 48 cm.

• Với thép d16, nếu lấy 40d: 16 × 40 = 640 mm → chiều dài neo vào dầm khoảng 64 cm.

Trong thực tế, kỹ sư kết cấu sẽ tính toán cụ thể dựa trên tải trọng, sơ đồ chịu lực và điều kiện thi công. Gia chủ không nên tự ý rút ngắn chiều dài neo để “tiết kiệm thép”, vì hiệu quả chịu lực giảm rất nhiều.

Cách bố trí neo thép sàn vào dầm trong nhà ở

Khi thi công, không chỉ chiều dài neo quan trọng mà cách đặt, buộc và uốn thép cũng cần được thực hiện đúng. Có thể phân thành một số trường hợp phổ biến:

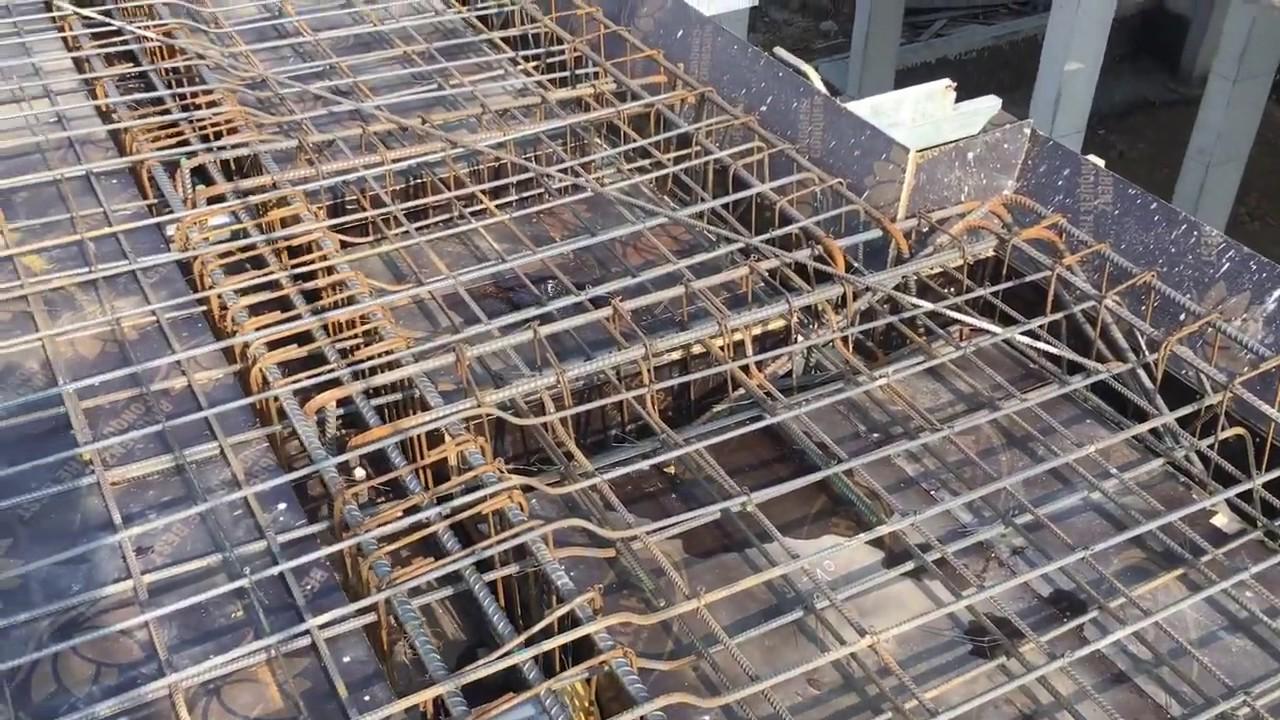

1. Thép sàn chạy liên tục qua dầm (sàn nhiều nhịp)

Với các ô sàn liền nhau, thanh thép thường được bố trí chạy xuyên từ ô này sang ô bên cạnh:

• Thép lớp dưới: Chạy liên tục qua dầm, được nâng lên ở vùng gối nếu cần. Ở hai bên dầm, thép vẫn đảm bảo lớp bê tông bảo vệ.

• Thép lớp trên (tăng cường trên gối): Thường được bố trí tập trung ở vùng trên dầm, với chiều dài vươn sang hai bên nhịp theo yêu cầu bản vẽ.

Trong trường hợp này, đoạn thép nằm trong dầm chính là phần chiều dài neo.

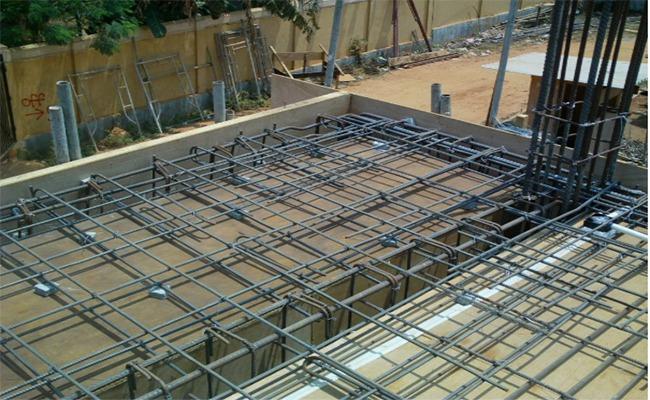

Với sàn liền nhịp, thép thường chạy xuyên qua dầm và phần nằm trong dầm chính là chiều dài neo giúp liên kết và tăng cường chịu lực.

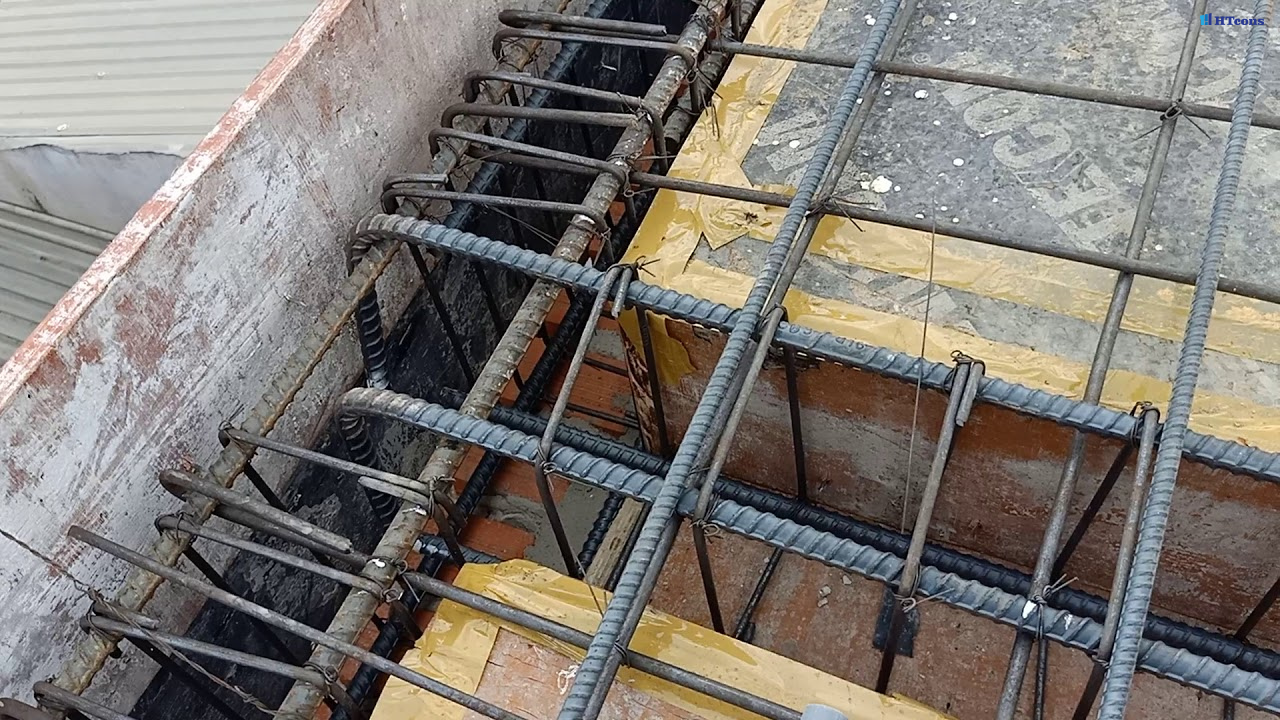

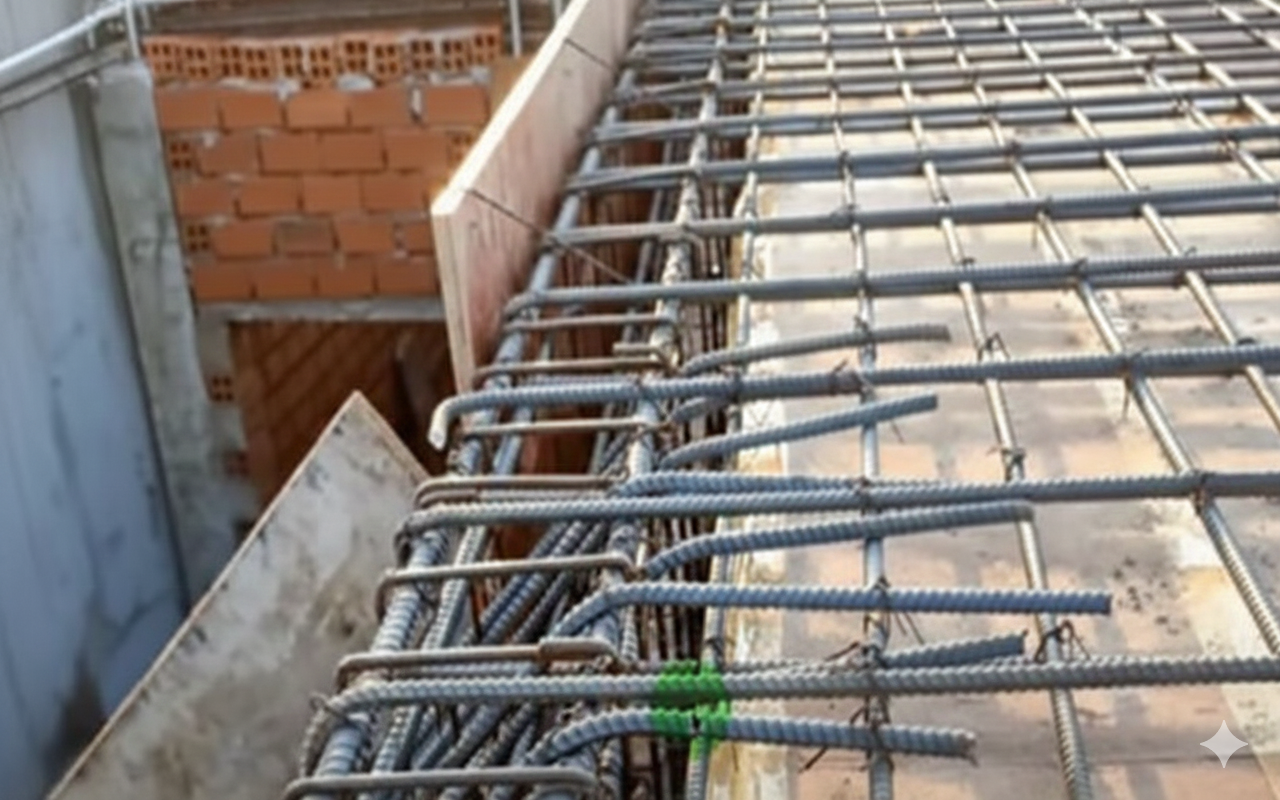

2. Neo thép tại dầm biên, mép hố thang hoặc lỗ mở

Ở mép nhà, mép sàn giáp với dầm biên, giếng thang, lỗ kỹ thuật… thanh thép sàn không thể chạy sang nhịp kế bên. Khi đó:

• Thép cần được uốn móc xuống trong lòng dầm hoặc bẻ cong theo yêu cầu bản vẽ.

• Góc uốn móc thường là 90° hoặc 135°, với đoạn móc từ 8d đến 12d tùy tiêu chuẩn.

• Phần thân thép từ mép sàn đến vị trí cong vẫn phải đảm bảo đủ chiều dài neo yêu cầu.

3. Đặt thép theo lớp và giữ đúng cao độ

Để thép “làm việc” ở đúng vùng chịu kéo/nén:

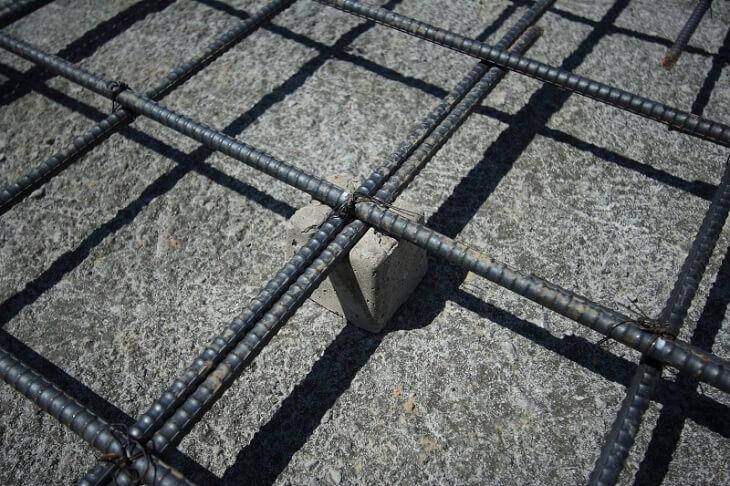

• Thép lớp dưới phải được kê con kê bê tông hoặc nhựa để không chạm cốp pha, đảm bảo lớp bê tông bảo vệ (thường 20–25 mm cho bản sàn).

• Thép lớp trên phải được kê bằng thép mũ, con kê hoặc giá đỡ, tránh trường hợp bị kéo sập xuống trong quá trình đi lại, đổ bê tông.

Yêu cầu kỹ thuật khi thi công neo thép sàn vào dầm

Khi làm việc với đội thi công hoặc kiểm tra hiện trường, gia chủ có thể lưu ý một số điểm sau:

Thép phải neo vào vùng chịu kéo của dầm

• Thép nằm ở mặt kéo (thường là mặt dưới dầm ở giữa nhịp, mặt trên dầm ở gối) cần được neo đủ chiều dài.

• Không nên cắt thanh thép ngay tại vị trí momen uốn lớn.

Buộc thép chắc chắn, tránh xê dịch khi đổ bê tông

• Các mối nối giữa thép sàn và thép dầm phải được buộc dây thép mềm đầy đủ.

• Những chỗ giao nhau quan trọng nên buộc cả 4 góc, không buộc “lấy lệ”.

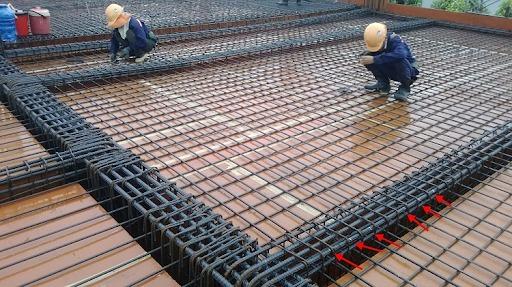

Khi buộc thép sàn vào dầm cần buộc chắc các mối giao, đặc biệt buộc đủ 4 góc để tránh xê dịch khi đổ bê tông.

Đảm bảo lớp bê tông bảo vệ

• Thép không được chạm cốp pha; nếu lớp bảo vệ quá mỏng, thép dễ bị lộ, gỉ, giảm bám dính.

• Nếu lớp bảo vệ quá dày so với thiết kế, tiết diện chịu lực hữu hiệu của bản sẽ giảm.

Kiểm soát chiều dài neo trong thực tế

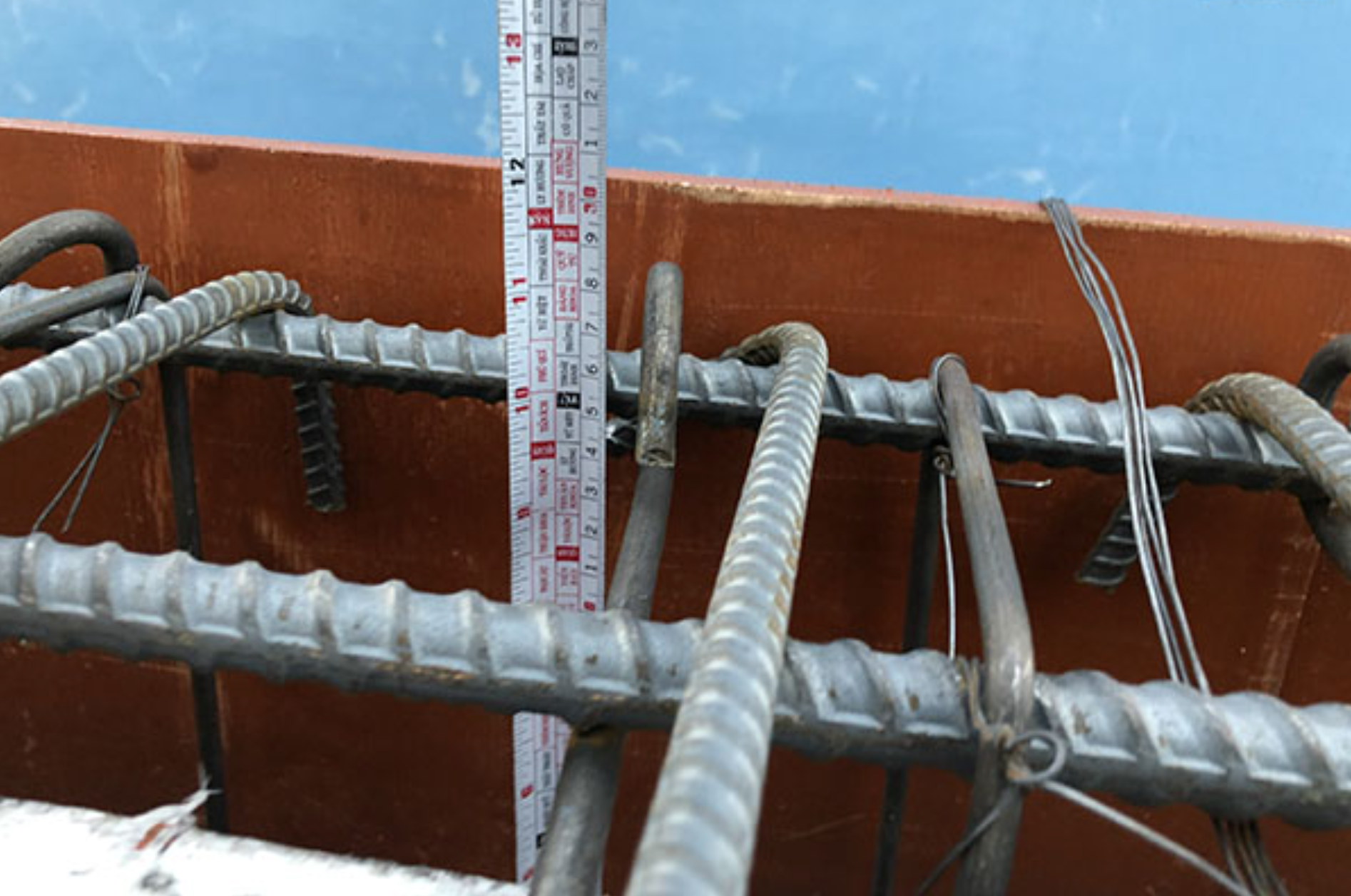

• Kỹ sư hoặc giám sát nên đo ngẫu nhiên một số thanh thép tại vị trí dầm – sàn để xem có đạt chiều dài neo tối thiểu không.

• Không cho phép thợ cắt ngắn thanh thép vì “vướng” hoặc “thừa”.

>>> Xem thêm: Nguyên tắc và cách tính thép dầm tiêu chuẩn và cơ bản nhất

Lưu ý khi lựa chọn và thi công neo thép sàn

Ngoài phần bố trí, có một số yếu tố chung ảnh hưởng đến hiệu quả neo:

• Chọn đúng loại thép: Thép gân (có gờ) được ưu tiên cho khu vực chịu kéo vì khả năng bám dính tốt hơn thép trơn.

• Chọn đường kính phù hợp: Không phải cứ tăng đường kính thép là tốt. Với thép quá lớn mà chiều dài neo không tăng tương ứng, hiệu quả liên kết lại giảm.

• Tính toán chiều dài neo theo từng khu vực: Những vùng chịu lực lớn (gần cột, gối liên tục, vùng đặt tường nặng) có thể cần tăng chiều dài neo hoặc tăng cường thép.

• Kiểm tra và nghiệm thu cốt thép trước khi đổ bê tông: Đây là bước quan trọng nhưng thường bị làm qua loa. Khi bê tông đã đổ thì gần như không thể sửa được phần neo.

Hiệu quả neo phụ thuộc vào loại thép, đường kính phù hợp, chiều dài neo tính đúng cho từng vị trí và kiểm tra kỹ trước khi đổ bê tông.

Các yếu tố ảnh hưởng đến hiệu quả neo thép sàn vào dầm

Hiệu quả neo không chỉ nằm ở chiều dài thanh thép, mà còn phụ thuộc:

1. Chất lượng bê tông

   • Bê tông không đủ mác, bị rỗ, phân tầng… sẽ làm giảm khả năng bám dính với thép.

   • Trộn bê tông quá khô hoặc quá loãng, đầm không kỹ cũng đều gây ảnh hưởng.

2. Loại thép và tình trạng bề mặt

   • Thép gỉ nặng, dính dầu mỡ hoặc bùn đất sẽ làm giảm bám dính với bê tông.

   • Khi dùng thép có phủ bảo vệ, lớp phủ phải tương thích với bê tông theo khuyến cáo của nhà sản xuất.

3. Hình dạng và kích thước dầm – sàn

   • Dầm quá nhỏ, quá thấp có thể không đủ “chỗ” để neo đúng chiều dài, khi đó phải có điều chỉnh từ khâu thiết kế.

   • Hệ kết cấu phức tạp (dầm lệch tầng, dầm chéo, dầm vòng…) cần chi tiết neo rõ ràng trên bản vẽ.

4. Điều kiện thi công

   • Nhiệt độ, độ ẩm, tiến độ thi công gấp gáp, thiếu giám sát… đều dễ làm thợ xử lý “tắt” ở khâu neo thép.

Hiệu quả neo thép phụ thuộc chất lượng bê tông, tình trạng thép, kích thước dầm–sàn và điều kiện thi công giám sát đúng chuẩn.

FAQ – Câu hỏi thường gặp về neo thép sàn vào dầm

1. Nhà ở nhỏ, 2–3 tầng có cần quan tâm tới chiều dài neo không?

Có. Dù là nhà dân dụng thấp tầng, hệ dầm – sàn vẫn chịu tải trọng đáng kể (tường, đồ nội thất, bể nước, mái…). Neo thép không đúng rất dễ gây nứt gối, võng sàn, nhất là sau vài năm sử dụng.

2. Có thể dùng một chiều dài neo chung cho mọi loại thép được không?

Không nên. Chiều dài neo phụ thuộc vào đường kính d, loại thép và điều kiện làm việc. Nếu dùng một con số cố định cho mọi trường hợp, có thể dẫn đến thiếu neo đối với thanh thép lớn.

3. Khi nào nên uốn móc, khi nào chạy thẳng?

• Thép chạy xuyên từ nhịp này sang nhịp khác thường để thẳng, neo bằng đoạn chồng trong dầm.

• Thép kết thúc tại dầm biên, mép hố thang… thường uốn móc xuống dầm để bảo đảm đủ chiều dài bám dính.

4. Gia chủ có thể tự kiểm tra phần neo thép không?

Gia chủ không cần nắm hết công thức tính, nhưng có thể:

• Quan sát xem thép có bị cắt ngay mép dầm hay vẫn kéo dài vào trong.

• Hỏi kỹ sư/giám sát về chiều dài neo theo bản vẽ.

• Đề nghị chụp ảnh cốt thép tại các vị trí quan trọng trước khi đổ bê tông.

Gia chủ chỉ cần kiểm tra thép có được kéo dài vào dầm, hỏi chiều dài neo theo bản vẽ và yêu cầu chụp ảnh cốt thép trước khi đổ bê tông.

>>> Xem thêm: Bố trí thép sàn bản kê 4 cạnh: Nguyên tắc, công thức tính toán và quy tắc thi công chuẩn kỹ thuật

Neo thép sàn vào dầm là chi tiết dễ bị “bỏ qua” trên công trường nhưng lại ảnh hưởng trực tiếp tới độ bền, độ cứng và tính an toàn của kết cấu nhà ở bê tông cốt thép. Hiểu được nguyên tắc lựa chọn chiều dài neo, cách uốn móc, cách buộc và bảo đảm lớp bê tông bảo vệ sẽ giúp gia chủ kiểm soát tốt hơn chất lượng thi công.

Trong mọi trường hợp, việc tính toán cụ thể nên do kỹ sư kết cấu thực hiện theo tiêu chuẩn hiện hành, còn đội thi công phải tuân thủ đúng bản vẽ và quy trình nghiệm thu trước khi đổ bê tông.
