5 lượt xemTrong thi công sàn bê tông cốt thép, bố trí thép sàn bản kê 4 cạnh đúng tiêu chuẩn không chỉ đảm bảo thẩm mỹ mà còn quyết định khả năng chịu lực, hạn chế nứt gãy và tăng tuổi thọ công trình. Để đạt được điều này, người kỹ sư và đội thi công cần nắm rõ nguyên tắc, quy trình và cách tính toán cụ thể trước khi triển khai.
>>> Xem thêm: Xây nhà nên dùng thép gì? Top 10 thương hiệu thép xây dựng tốt nhất hiện nay và cách chọn thép chất lượng

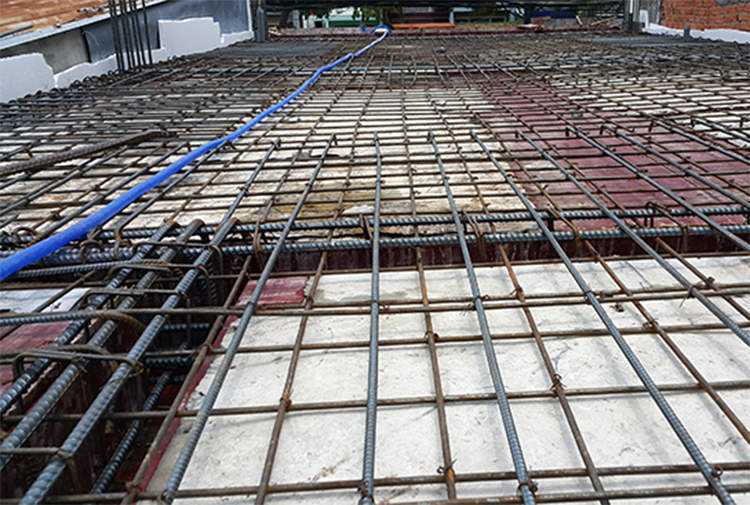

1. Nguyên tắc bố trí thép sàn bản kê 4 cạnh
Khi thi công, cần tuân thủ các nguyên tắc cơ bản sau:
- Chiều dài thanh thép chịu lực chính: tính từ mép bê tông chịu nén đến điểm chính giữa thanh thép chịu lực kéo.
- Lớp bê tông bảo vệ: độ dày tối thiểu 15mm và luôn lớn hơn đường kính thanh thép sử dụng.
- Liên kết với dầm: thép sàn phải gắn chặt với thanh dầm theo tiêu chuẩn, đảm bảo đồng bộ hệ kết cấu.
Ngoài nguyên tắc cố định, kỹ sư cần linh hoạt xử lý khi bản vẽ và thực tế thi công có sai lệch, để đảm bảo cả tính kỹ thuật và tiến độ.
Tuân thủ nguyên tắc giúp sàn đạt độ bền cao, giảm nguy cơ biến dạng và nứt gãy theo thời gian.

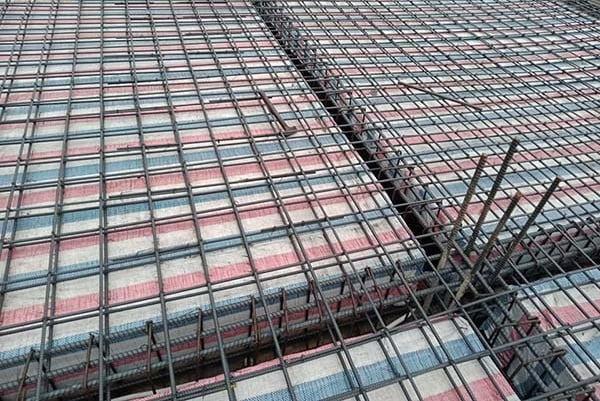

2. Các bước tính toán trong bố trí thép sàn kê 4 cạnh
Bước 1: Xác định tải trọng tác động
- Tĩnh tải (hb): tính theo công thức hb = D/m × l, trong đó:
- hb: số chẵn.
- m = 40 ÷ 45.
- D = 0.8 ÷ 1.4 (tùy tải trọng lớn hay nhỏ).
- l = l1 (kích thước cạnh ngắn).
- Hoạt tải (p): đơn vị kN/m², thường phân bổ đều cho 4 cạnh. Giá trị được lấy theo TCVN 2737-1995 cho công trình dân dụng và công nghiệp đơn giản.
Bước 2: Tính nội lực của sàn
- Dựa vào tỷ lệ L1/L2 (L1: cạnh ngắn, L2: cạnh dài):
- Nếu L2/L1 ≤ 2 → sàn chịu tải 2 phương.
- Nếu L2/L1 > 2 → sàn chịu tải 1 phương.
- Tùy loại liên kết, sử dụng các mômen M1, M2 và M’ để tính cốt thép theo phương ngắn và dài:
- M’ = 0: biên khớp.
- M’ = M1 hoặc M2: biên ngàm.
Bước 3: Tính cốt thép cần dùng
- Với b = 1m (1000mm), chiều dày bằng chiều cao sàn, áp dụng công thức tính số lượng thanh thép phù hợp tải trọng và khoảng cách bố trí.
Việc tính toán kỹ lưỡng giúp đảm bảo sàn vừa chịu lực tốt vừa tối ưu chi phí vật liệu.
>>> Xem thêm: Hướng dẫn cách thống kê thép sàn bằng tay: Nguyên tắc và cách tính chi tiết

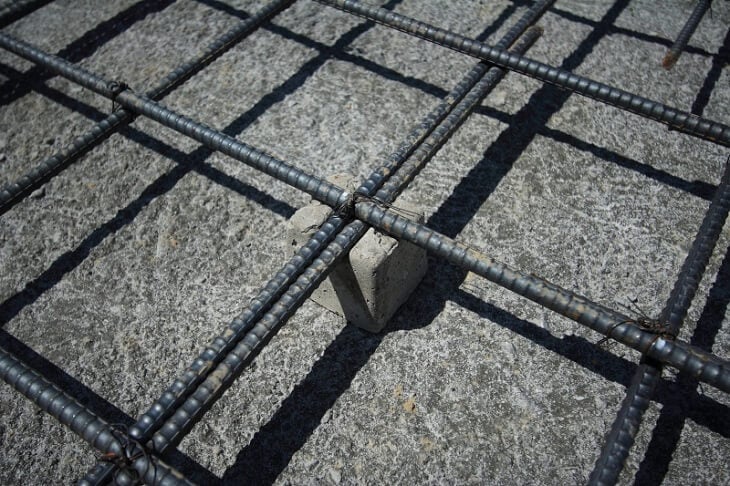

3. Quy tắc bố trí cốt thép sàn
- Khoảng cách lớp bảo vệ:
- Công thức = A + D1/2 hoặc A + D1 + D2/2.
- A = 10mm nếu chiều cao sàn ≤ 100mm.
- A = 15mm nếu chiều cao sàn > 100mm.
- Khoảng cách giữa các thanh thép:
- Nếu sàn cao ≥ 80mm, cần xen kẽ thép phụ, nút uốn cách mép gối 1/6 chiều dài nhịp, góc uốn 30°.
- Số lượng thép phân bố phải ≥ 10% lượng thép chịu lực.
Bố trí đúng khoảng cách giúp phân bổ tải trọng đều, giảm ứng suất tập trung và ngăn nứt gãy cục bộ.
>>> Xem thêm: Nên bố trí 2 lớp thép sàn xuyên suốt hay 1 lớp thép và 1 lớp thép mũ?
Bố trí thép sàn bản kê 4 cạnh không đơn giản chỉ là đặt các thanh thép lên cốp pha, mà là một quá trình tính toán và lắp đặt có quy chuẩn rõ ràng. Nắm vững nguyên tắc, hiểu công thức và áp dụng đúng kỹ thuật sẽ giúp công trình bền vững, thẩm mỹ và an toàn trong suốt thời gian sử dụng.
Nguồn: hbcg
